H₂ + Zero Air · Station-Kombigerät

NM Plus FID Station H₂- + Zero-Air-Generator

Die VICI DBS® NM Plus FID Station ist ein einzigartiges Gerät, das die Zuverlässigkeit des Wasserstoffgenerators mit einem Zero-Air-Generator in einem kompakten Gerät vereint. Die FID Station wird unter dem GC aufgestellt und benötigt keinen zusätzlichen Platz auf dem Labortisch. Dieses einfache, aber effektive Gerät deckt Ihren gesamten Bedarf an Trägergas und FID-Gasen.

bis 1350 mL/minH₂-Durchfluss

99,99996 %H₂-Reinheit

bis 5 L/minZero Air

bis 80 kgAuflast – der GC steht obenauf

Angebot anfragen Produktbroschüre (PDF, englisch)

Überblick

Wasserstoff und Zero Air – direkt unter Ihrem GC.

Als gefahrlose Alternative zu Hochdruckgasflaschen konzipiert, benötigt das Gerät für einen wochenlangen Dauerbetrieb lediglich deionisiertes Wasser, Druckluft und einen normalen Stromanschluss.

Eine innovative Softwaresteuerung ermöglicht eine unübertroffene Betriebsleistung und Sicherheit sowie die zusätzlichen Optionen automatische Wasserzufuhr, Fernvernetzung und Kaskadierung für integrierte Redundanz. Mit einer maximalen Ausgangsleistung von 1350 mL/min kann ein Generator bis zu 32 GCs versorgen. Dank der kompakten Bauweise lässt sich der Generator direkt im Labor aufstellen. Lange Gasleitungen entfallen, und die Versorgung Ihres GC mit hochreinem Gas ist gewährleistet.

Ein ausgefeiltes Steuerungssystem mit benutzerfreundlichem Touchscreen überwacht kontinuierlich alle wichtigen Betriebsparameter und sorgt so für einen sicheren und gleichbleibenden Betrieb. Integrierte Sensoren schalten den Generator bei internen/externen Lecks, verunreinigtem Wasser, Wassermangel oder Überdruck ab. Deshalb erfüllen die VICI DBS Generatoren die strengen Sicherheitsrichtlinien und sind nach CE, FCC und MET (UL- und CSA-konform) zertifiziert.

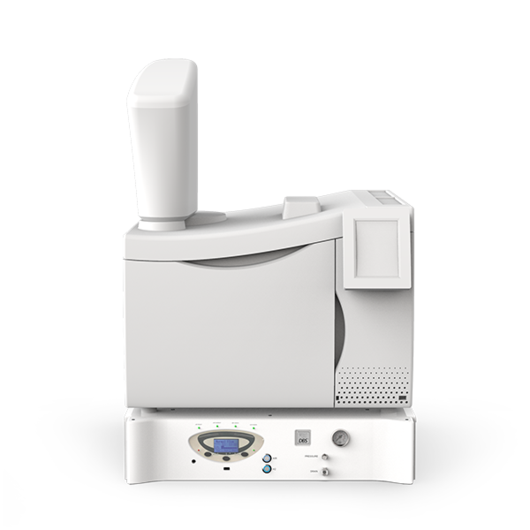

Gaschromatograph auf der NM Plus FID Station — Der GC steht direkt auf dem Generator – ohne zusätzlichen Platzbedarf.

Merkmale & Vorteile

Was den NM Plus FID Station auszeichnet.

Merkmale

Kontinuierliche Erzeugung von Wasserstoff
Kompaktes, robustes Design für eine Auflast von bis zu 80 kg (176 lbs) – passend für GCs aller Hersteller
Platzsparendes Design – der GC steht direkt auf dem Generator
Bedarfsgerechte Versorgung rund um die Uhr (24/7)
H₂-Durchflussrate: 100 bis 1350 mL/min und Zero Air bis 5 L/min
H₂-Reinheit: +99,99996 % und Zero Air <0,1 ppm THC
Druck: 11 barg (160 psig)
Eigene Zelltechnologie mit Zelle aus 100 % Titan
Einzigartiges Permeationsmembran-Trocknungssystem
Kalter, dual-dynamischer Regenerationstrockner
USB-Schnittstelle
Einfach zu installieren, zu bedienen und zu warten

Vorteile

Ersetzt gefährliche Hochdruckgasflaschen und erhöht so die Sicherheit Ihrer Mitarbeitenden
Schafft wertvollen Platz auf dem Labortisch
Keine Logistik, kein Aufwand, keine Ausfallzeiten und keine Kosten eines Gasflaschensystems
Durchflusskapazität passend zum Bedarf Ihrer Geräte
Ideal für alle GC- und GC/MS-Anwendungen
Übertrifft die Anforderungen selbst anspruchsvollster GC-Anwendungen, einschließlich Fast GC
Überlegene Wasserstofferzeugung mit zuverlässiger, langlebiger Zelle
Minimaler Wartungsaufwand – kein Wechsel von Trockenmittelkartuschen
PC-Überwachung für Wartung, Diagnose und Fernzugriff
Sorgenfreier Betrieb
Verbesserte Arbeitsabläufe und höhere Produktivität in Ihrem Labor

Anwendungen

Wofür Sie den NM Plus FID Station einsetzen.

GC-Anwendungen

Trägergas für GC
Trägergas für GC/MS
Brenngas für GC
Reaktionsgas für GC-ELCD und Hall-ELCD

Spektroskopie

Reaktionsgas für ICP-MS-Kollisionszellen

Analysatoren

Brenngas für Gesamtkohlenwasserstoff-Analysatoren (THA)
Messgas für Chemisorption/Physisorption

Weitere Laboranwendungen

Anlagen zur chemischen Gasphasenabscheidung (CVD)
Plasmareinigungsanlagen (UCP)
Hocheffizientes Prozessgas
Hydrierreaktoren
Wasserstoff-Brennstoffzellen
Befüllung von Wetterballons
Elektronische Nase (eNOSE)
3D-Chromatographie

Optionen

Zero-Air-Durchflussoption 1,8 L/min oder 5 L/min
I/O-Platine
Fernsteuerungssoftware (RS232 oder USB)

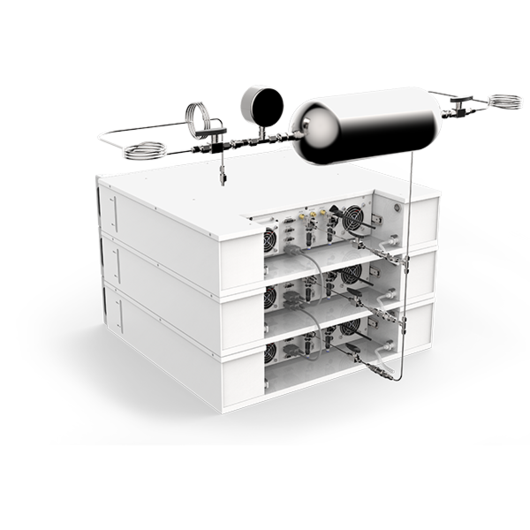

Kaskadierungs-Hardware (Standard oder hochrein)
MS-Erweiterung für die FID Station
Automatische Wassernachfüllung

Technische Daten

NM Plus FID Station im Detail.

Wasserstoffgenerator NM Plus FID Station

Modelle & Daten	NM Plus 100 FID Station	NM Plus 300 FID Station	NM Plus 600 FID Station	NM Plus 1000 FID Station	NM Plus 1350 FID Station
Durchfluss mL/min	100	300	600	1000	1350
Reinheit	+99,99996 %
Taupunkt bei 7 barg (100 psig)	-73 °C (-103 °F)
Ausgangsdruck barg (psig)	1,4 bis 11 (20 bis 160)
Technologie	PEM (Protonenaustauschmembran) – Zelle aus 100 % Titan
Trocknungssystem	Wartungsfreies, kaltes dual-dynamisches Regenerationssystem
Qualität des deionisierten Wassers	Minimum < 1 µS/cm bei 25 °C – 1 MΩ·cm bei 25 °C – ASTM II, empfohlen < 0,2 µS/cm bei 25 °C – 5 MΩ·cm bei 25 °C – ASTM II
Interner Wassertank (Liter)	7
Sicherheit	Automatische Abschaltung bei internem/externem Wasserstoffleck, Überdruck und Wassermangel
Display	Touchscreen mit Betriebsparametern, Systemstatus und Sicherheitsalarmen
LED-Anzeigen	Ein/Aus, System bereit, Fehler
Schnittstelle	USB Typ A
Stromversorgung	110–120 V 60 Hz / 220–240 V 50 Hz
Leistungsaufnahme (Watt)	90	150	300	400	450

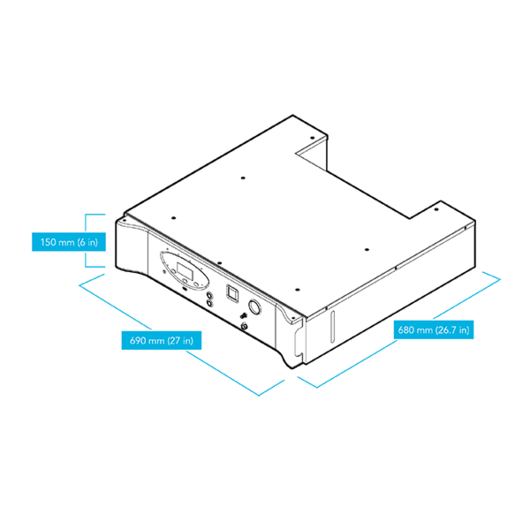

Abmessungen mm (Zoll)	690 B x 150 H x 680 T (27 B x 6 H x 26,7 T)
Gewicht kg (lbs)	41 (90)	42 (92,5)	43 (95)	44 (97)	45 (99)
Versandabmessungen mm (Zoll)	890 B x 385 H x 800 T (35 B x 15,1 H x 31,4 T)
Versandgewicht kg (lbs)	47 (103)	48 (106)	49 (108)	50 (110)	51 (112)
Betriebstemperatur °C (°F)	15 bis 35 (59 bis 95)
Ausgangsanschluss	1/8" Klemmringverschraubung
Zertifizierung	CE, FCC, MET (UL- und CSA-konform)

Zero-Air-Optionsmodul

Zero-Air-Durchflussoptionen	DB-FH-1800	DB-FH-5000
Durchfluss mL/min	1800	5000
Reinheit – Kohlenwasserstoffe + CO	<0,1 ppm
Eingangsdruck barg (psig)	4,5 bis 10 (65 bis 145)
Qualität der Eingangsluft	Saubere, trockene Druckluft nach ISO 8573-1:2010 Klasse 1.2.1
Max. Ausgangsdruck barg (psig)	5 (73)
Max. HC am Eingang	100 ppm
Max. CO am Eingang	50 ppm
