GNA Stickstoffgenerator

Zuverlässige und effiziente Stickstofferzeugung für höchste Ansprüche[cite: 199, 204].

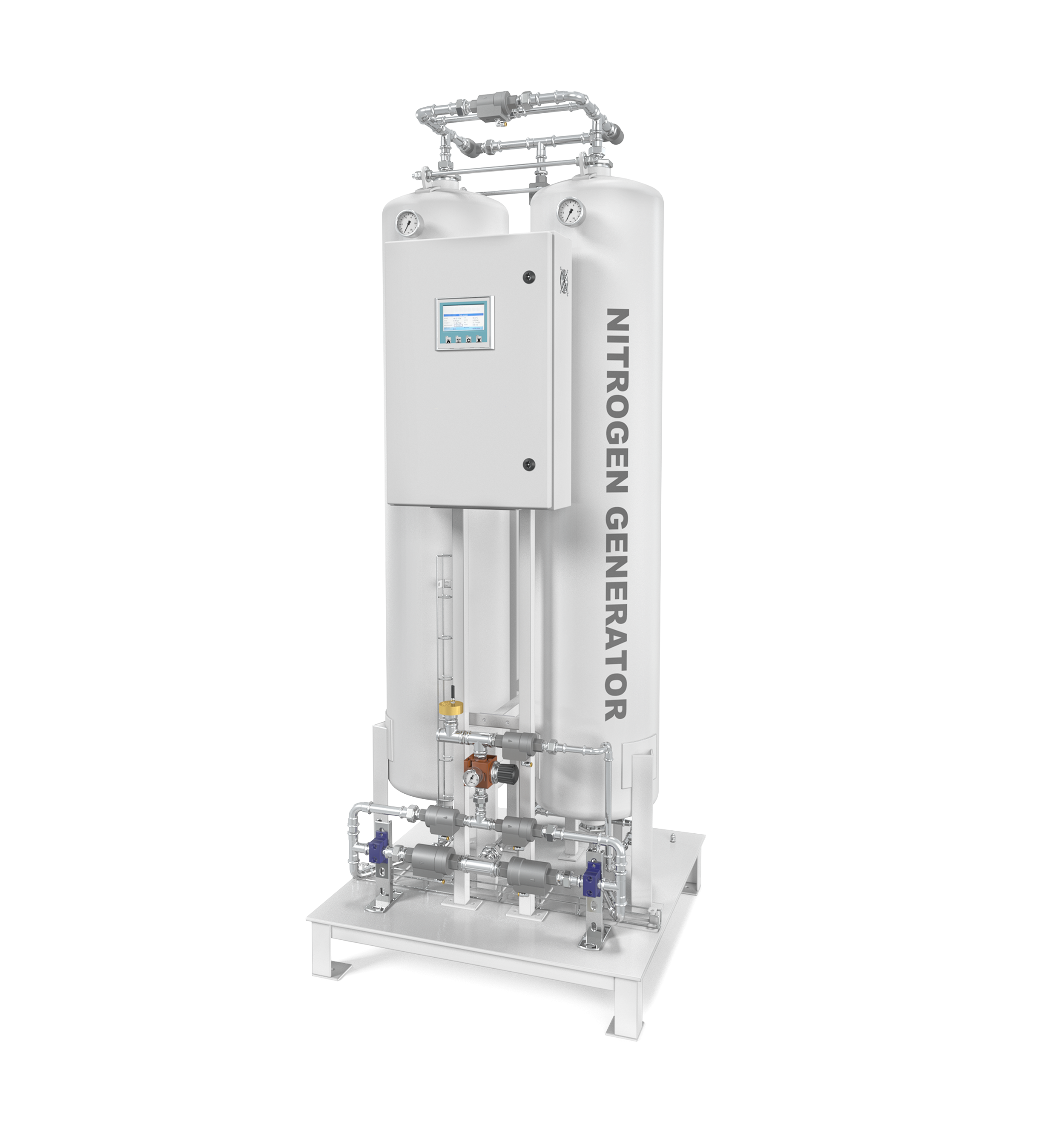

  • GNA Stickstoffgenerator Frontansicht

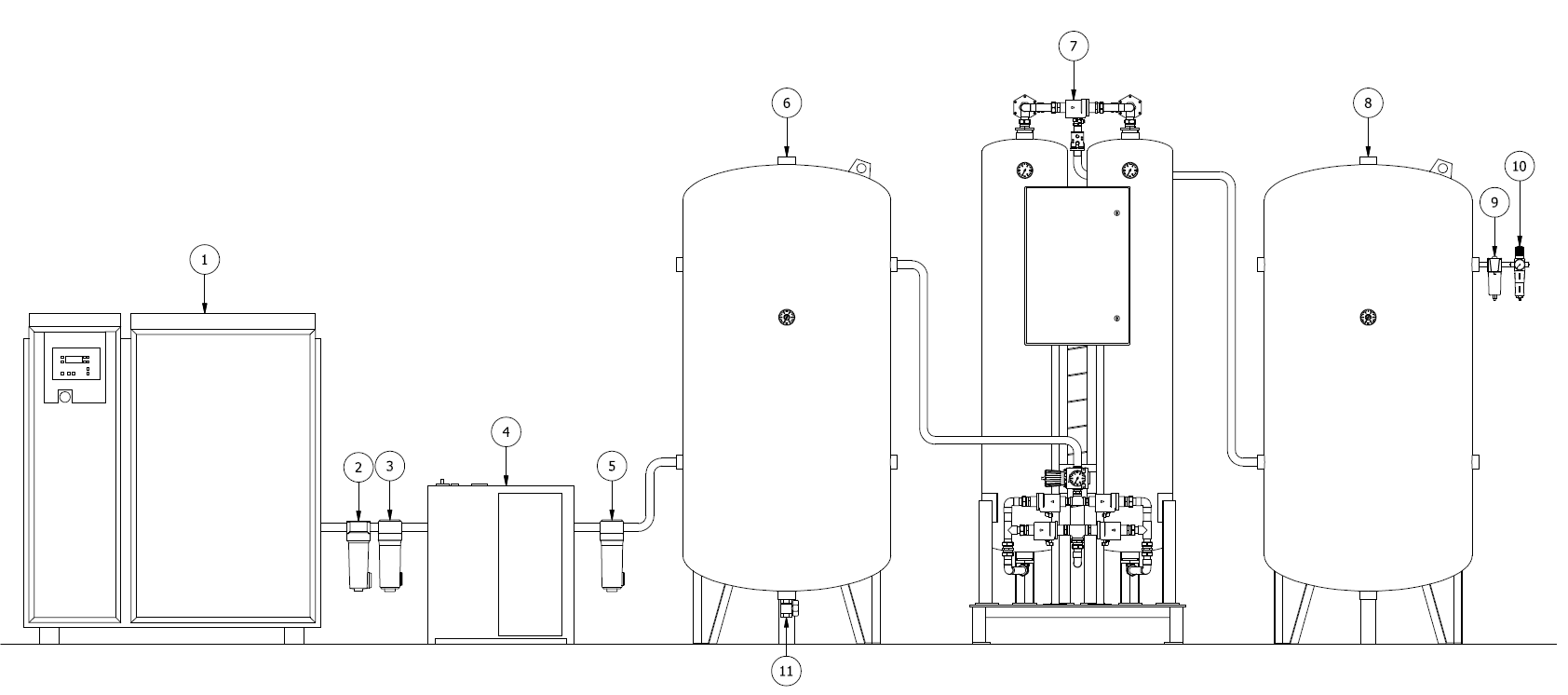

  • GNA Stickstoffgenerator Seitenansicht

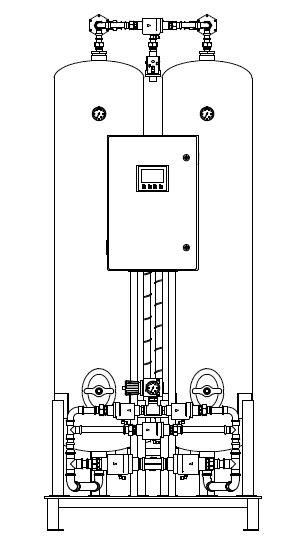

  • Detailansicht Touchscreen und Steuerung

    Fortschrittliche PSA-Technologie

    Die GNA Stickstoffgeneratoren von SCHMIDLIN Labor + Service GmbH & Co.KG bieten eine kontinuierliche Vor-Ort-Produktion von Stickstoff[cite: 47, 199].

    • Technologie: Die Generatoren basieren auf der bewährten Pressure Swing Adsorption (PSA) Technologie[cite: 200].
    • Funktionsweise: Das System nutzt zwei Säulen, die mit einem inerten Kohlenstoff-Molekularsieb (CMS) gefüllt sind, um Stickstoff effektiv von anderen Gasen in der Luft zu separieren[cite: 201].
    • Wartungsarm: Da das gesamte System fast keine beweglichen Teile enthält, ist der Wartungs- und Reparaturaufwand minimal[cite: 205].

    Steuerung & Sicherheit

    • Intelligente Steuerung: Der Schaltschrank enthält alle elektrischen Komponenten, einen Touchscreen sowie eine SPS zur Steuerung aller Prozessventile, des Wasserablasses und des Reinheitssensors[cite: 215].
    • Zertifizierte Sicherheit: Produkte mit der CE-Kennzeichnung erfüllen die Sicherheitsanforderungen der EU-Druckgeräterichtlinie 2014/68/EU und der Niederspannungsrichtlinie 2014/35/EU[cite: 112].
    • Integrierter Alarm: Ein Niederdruckalarm sorgt für zusätzliche Betriebssicherheit[cite: 251].

    Technische Highlights (Modelle GNA1 bis GNA150T)

    Eigenschaft Spezifikation
    Stickstoffreinheit 95,0% bis zu hochreinen 99,9995% [cite: 251]
    Stickstoff-Ausgangsdruck 5 – 9 barG [cite: 251]
    Spannung / Frequenz 110-240 V / 50-60 Hz [cite: 251]
    Betriebsart Konstant [cite: 251]
    Umgebungstemperatur Minimum +5 °C bis Maximum +50 °C [cite: 258]

    Installations- und Betriebsbedingungen

    Um eine dauerhafte und stabile Leistung zu gewährleisten, müssen die folgenden Betriebsbedingungen erfüllt sein[cite: 204]:

    • Belüftung: Der Raum muss gut belüftet sein, um die Betriebstemperatur einzuhalten und eine korrekte Luftzufuhr zu gewährleisten[cite: 258]. Die Abluft muss ins Freie geleitet werden[cite: 258].
    • Luftversorgung: Die zugeführte Luft muss von einem Kompressor mit Kältetrockner und Filtern (Vor- und Mikrofilter) stammen, um sicherzustellen, dass sie frei von Feuchtigkeit und Öl ist[cite: 258].
    • Luftqualität: Die Qualität der Zuluft muss der Norm ISO/EN 8573-1: 2010 Klasse 1.4.1 entsprechen[cite: 89].
    • Taupunkt & Temperatur: Der Taupunkt der Luft darf max. +5 °CTD betragen, und die Temperatur der Luftzufuhr darf 45 °C nicht überschreiten[cite: 258].
